简介：AD-7300PA是专门为高清影音前级解码器配套设计生产的7声道纯后级高保真功放。是一台兼顾家庭影院和品味高保真音乐、强调高保真音响效果和出色的音质音色、功率强大的纯后级大功率放大器。
AD-7300PA高保真七声道纯后级功放

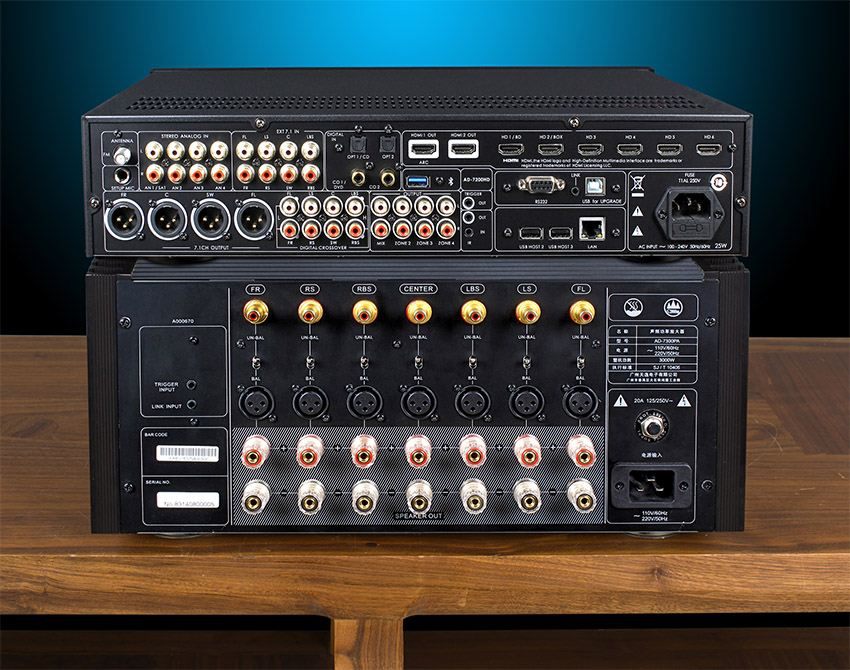

AD-7300PA是专门为AD-7200HD前级解码器配套设计生产的7声道纯后级高保真功放。外观上两机的设计风格一致：颇有高端大气上档次的感觉！

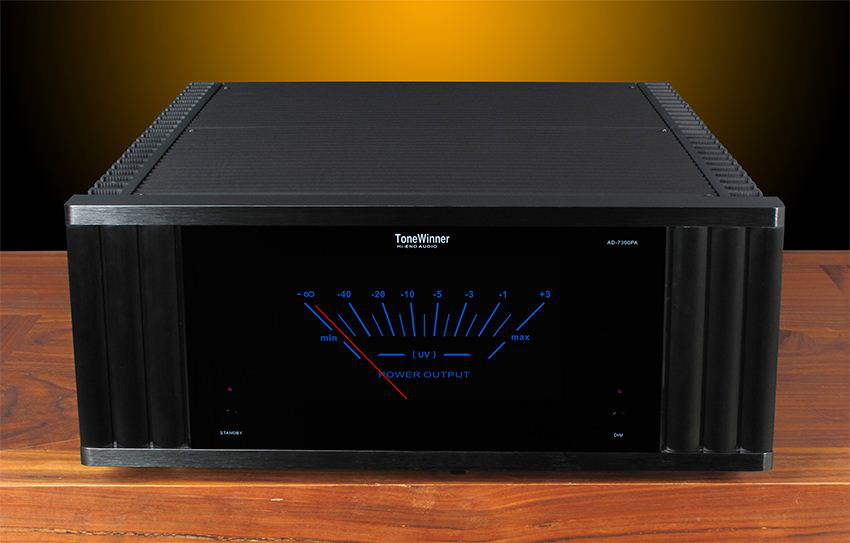

整机采用HI-FI高保真的设计和结构工艺，左右两侧为巨型外露式梳状铝合金散热，上盖板亦为铸铝精加工一体化百页窗散热结构，面板采用黑色的铝合金和典雅内敛的亚克力板镶嵌、内衬醒目的湖蓝色机械指针式电压表，功放工作时动感优雅，庄重大气。整体视觉效果非常的时尚而又不失品味。

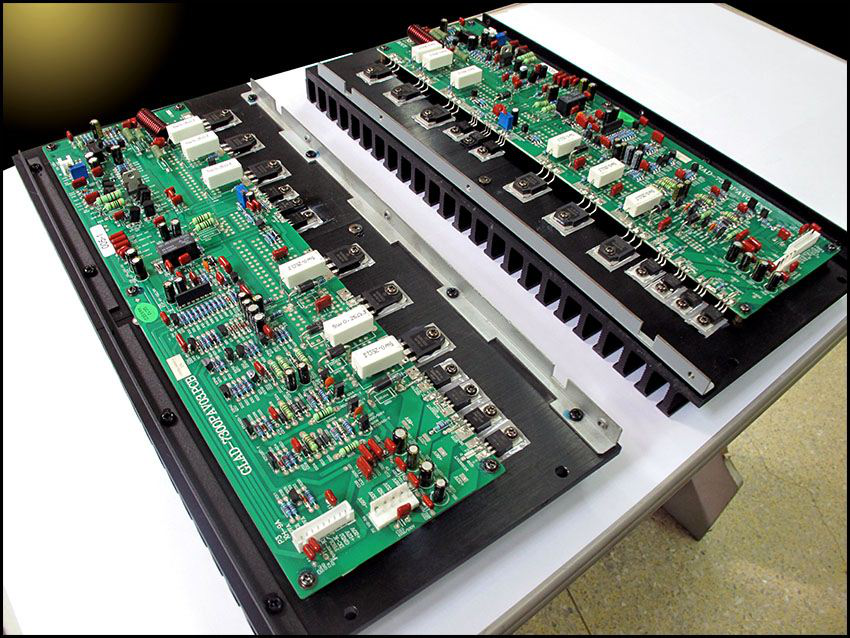

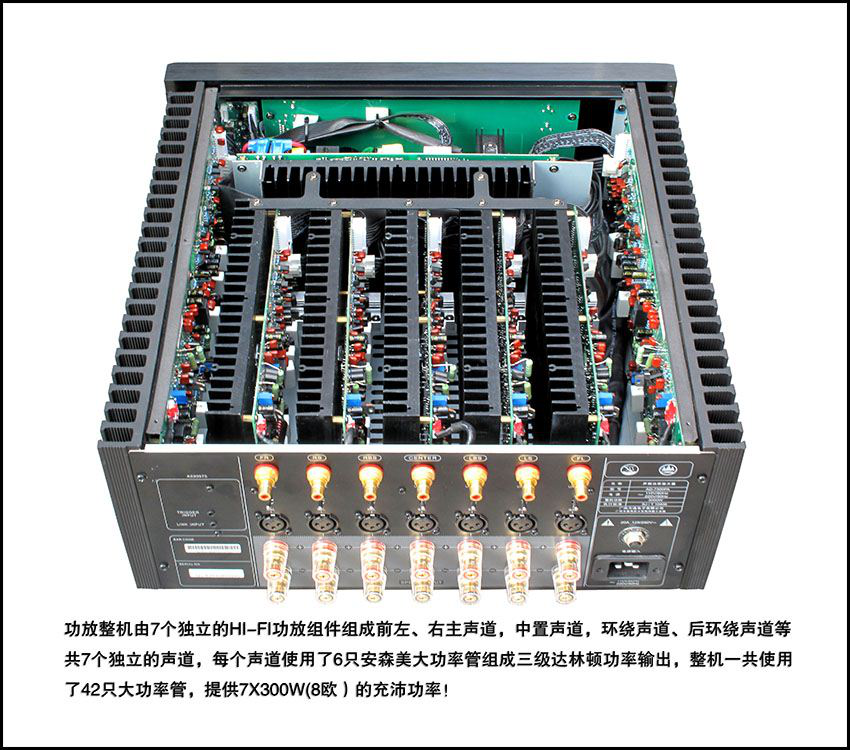

从该后级功放开盖的图片可以看到，它是完全采用独立7声道模块化分离元件功放单元电路板的高保真电路结构、说得更直白一点，这就是一台具备7个独立声道放大的高保真后级功放，而且每个声道所采用的HI-FI电路和工艺、布局、用料几乎完全一样，7张相同的电路板，其中前左右声道为外露式散热器，不仅体积更大，电路的各级静态电流尤其是功放级的电流也更大，甲类功率储备更加的充沛！7个庞大的重量级铸铝梳状散热器，保证了7声道等功率输出的技术基础。
为帮助大家能浅显容易的了解该后级功放的主题电路，笔者专门为大家绘出了其中一个声道的具体电路加以分析说明：如图
这是一个非常经典且好评如潮的高保真HI-FI电路，天逸的绝大多数HI-FI功放几乎都是采用了这个电路（譬如着名的AD-68、AD-8PA等HI-FI名机），似曾相识吧？该电路输入部分采用了可供选择的平衡/非平衡输入，超低噪声双差分放大电路和镜像恒流源负载，此举可以极大的提升整机的信噪比，提升电压放大级的电压增益和稳定性，展宽听阈范围的频响，第二级为共基电路放大及镜像恒流源负载，目的是进一步提高电压增益并有效改善电路放大级的线性特征，使其更加适合家庭影院的高声压动态大、驱动力强、转换速率高等需要，为提高功放电路自身的稳定性和可靠性，电路末级特意设计了温度补尝电路及直流伺服电路并设计了适量的负反馈电路以确保该机的稳定。最后经由3对着名好声的安森美NJW0302G/NJW0281G音频专用大功率管以三级达林顿电路组成推挽输出，提供每声道300W、8欧的强大功率。全机一共7个声道，42只NJW0302G/NJW0281G大功率管可谓真容非常强悍！

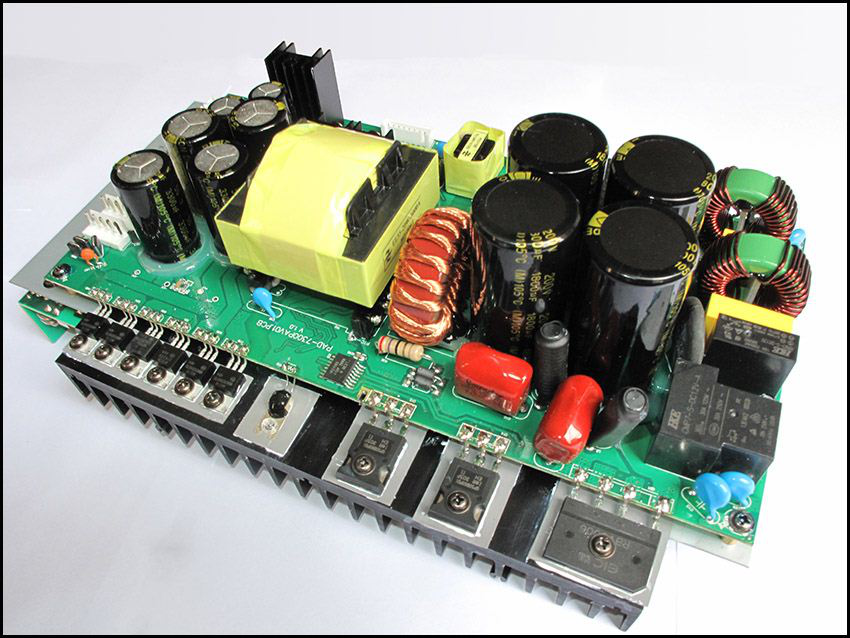

为确保该机强大的功率输出和极大的推动力。该机特别设计了高保真音响专用的高频软开关开关电源。该电源绝非普通的开关稳压电源所能比，它着力解除了其大环路反馈,消除了调整开关脉宽会造成开关转换速率突降所形成对功放大动态瞬间输出供电电力不足矛盾！同时也大大减少了供电纹波、并具有良好的浮动负载驱动能力。这种音响专用开关电源与传统的线性电源相比，具有明显的优势：首先是它的体积小，重量更轻（体积和重量只有线性电源的20～30%）；其次是交流转直流的转换效率高，且更省电（开关电源效率一般高于85%，而线性电源只有30～40%）；三是自身抗干扰性强、所以更加稳定可靠，而且电压范围宽，受市电不稳因数的影响极小；四是我们为音响设计的开关电源其振荡频率高达70kHz甚至更高，已经远远超出人耳的听觉范围，即使在电路中采用极为普通的滤波电路，也不会出现交流声，使声音更能达到“晶莹透剔，干净无污染”的境界。
随着数字电子技术和音响技术的日趋完善，音响专用的开关电源之优势越发突出，早期开发使用的开关电源因自身纹波较大，底噪较大以及电磁干扰等常被音响发烧友诟病为“声音底噪较大、音质不细腻，发干不油润、缺乏音乐味.....”等等问题，已经被彻底的摒弃。现在的开关电源，不仅仅在可靠性、稳定性和抗干扰能力、高效节能环保等方面上大大超越传统的线性电源，在音质音色上也和优质的高保真线性电源同样出色。以至于很多世界知名音响品牌已经逐渐量产以这种音响专用开关电源为供电的高保真音响功放，即使售价高达十多万的高保真功放，也有不少供电电路摒弃了体积庞大的巨型变压器，进而采用了体积小、重量轻、转换效率高、可靠性和抗干扰能力以及音质音色都相当不错的音响专用高频开关稳压电源。
综合评述：
这是一台高档兼顾家庭影院和品味高保真音乐、强调高保真音响效果和出色的音质音色、功能强大、实用方便的高清解码后级大功率放大器，可以很好的搭配最新上市的AD-7200HD高清音视频解码器，组成一台效果不俗的高清家庭影院。该高端家庭影院不仅可以流畅读取包括 Dolby TrueHD、Dolby Digital Plus、DTS Master、DTS HI RES等等高清格式的电影，而且拥有高清分辨率为4K、2K技术，拥有内置高清播放器，支持在线网络连接和WIFI连接，全面支持Miracast、DLNA、Airplay等无线音、视频传输功能；拥有三路外接USB接口，支持本地U盘/硬盘音视频播放功能；拥有6路HDMI1.4接口输入、2路HDMI输出；拥有7声道完全独立的HI-FI高保真大功率后级设备，声音效果完全可以媲美万元级的纯两声道HI-FI功放！这些功能特点都足以说明他是目前高端家庭影院的楚翘之作。如果您是一位对音质音效有严格要求、期盼在一套器材中很好的兼容看大片和听无损高保真音乐，并能玩无损蓝牙、支持多种无线音、视频传输、自带高清播放能力的超级音响发烧友的话，这套前后级分体的高清影院功放将是您的理想选择！
