电源时序器的作用
电源时序器的作用,用于控制用电设备的开启/关闭的时序器,是各类音响工程、电视广播系统、电脑网络系统及其它电气工程不可缺少的设备之一。
一般前面板设置总电源开关及两组的指示灯,一组是系统电源指示,一组是八路供电接口给电与否的状态指示,方便在现场使用。背板配有八组受开关控制的AC电源插座,每组电源自动延时1.5秒动作,对受控的设备起保护作用,确保整个系统的稳定工作.每个独立的分组插座允许最大的电流是30A。
了解时序器的关键参数
1.电源输入输出:输入电压,输入最大电流,输出电压,最大输出电流,通道数,插座类型。
2.前面板即控制界面:时序拨动开关;通道状态LED指示灯。
3.通道延时间隔,一般为固定值,1~1.5 s。

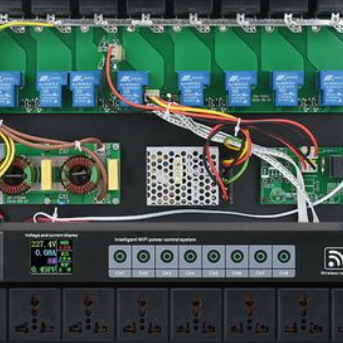

4.开关器件:即内部电源通断控制器,一般由继电器构成。
5.备用电源开关:防止时序器的控制器故障失去控制,关闭开关后,所有通道直通。
6.控制输入:一般有1路IO控制接口(TTL电平),用于检测输出负载是否短路等。
7.控制通信:RS232控制接口,用于时序器之间的级联和管理,即系统的扩充,传输地址码和状态信息。
8.其他参数:如设备重量、规格、工作环境要求等。
有些功能强大的时序器中,还带有电压表、空气开关、电源滤波等功能。
另外,有些功能强大的时序器中,还带有电压表、空气开关、电源滤波等功能。
电源时序器
使用方法
1、启动开关时,时序器按顺序启动,关闭时,时序按逆时序关闭。
2、输出指示灯,显示1-X路电源插座工作状态,灯亮时表示该路对应的插座已通电,灯灭时表示该插座已断电。
3、电压显示表,总电源通电时显示当前电压。
4、直通插座,不受启动开关控制。
5、空气开关,防漏电短路超负荷自动跳闸,安全保护设备。
提示:
电源时序器开启时,通电顺序是从CH1-CHx逐个启动,一般用电系统的启动顺序是从小功率到大功率设备逐个启动,或是从前级设备到后级设备逐个启动。实际使用时,请按照各用电设备的实际情况插入时序器相应号数的输出插座。
电源时序器
使用注意事项
1、按照要求正确连接,注意开关顺序和功率容量,和系统连接一一对应,最好在电源插头上做好标签,每次用前检查,有条件的可以做好时序器的备份。
2、对后级功放等大功耗设备,由于工作电流大,接插件需要定期检查,特别是在流动演出应用场合,运输过程中的振动会造成插头松动,在天气潮湿情况下看有无氧化现象,避免接触不良或氧化后电阻增大,发热损坏。
3、主要参考接入设备数量的多少,功放等大功率设备的最大功耗来确定定时器选型,插口类型和接入电流不同,分别接入调音台、音频处理器、周边设备、前后级功放等,路数上既能满足实际工作需要,还应避免资源浪费。
4、在设备众多情况下的级联使用和扩展中,要注意接入总电流,最好能和灯光等供电分闸控制。
