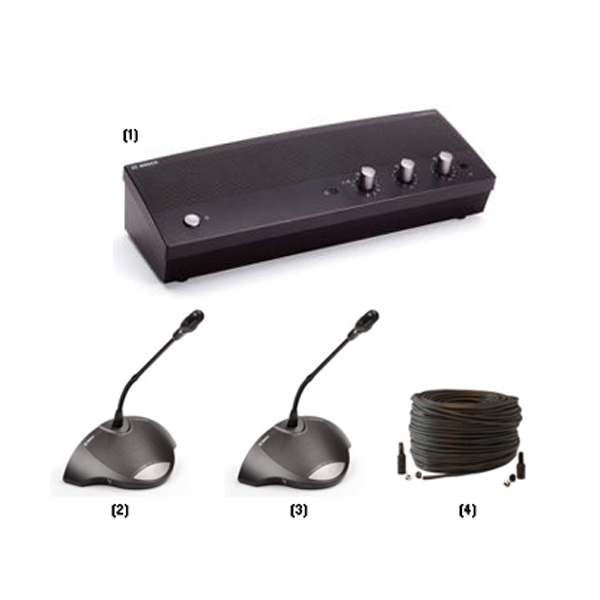

（1）BOSCH CCS-CU-CN中央控制器

会议控制无需操作员干预

控制多达 150 个馈送设备

控制单元 (CU) 是 CCS Ultro 会议系统的核心，可以为系统中的所有代表机和主席机供电。 此外，该装置还控制主席机和代表机的话筒，并且提供音频输入和输出接口。

会议控制无需操作员干预为多达 50 个馈送装置供电

控制多达 150 个馈送装置

内置监听扬声器

内置监控扬声器和耳机插孔允许用户监控会议进程。

建立系统与外部设备的连接

以下设备可以通过控制单元连接至 CCS Ultro 会议系统：

• 外置有线或无线话筒 – 用于客席发言人或听众参与。

（注：当按下主席机上的优先按钮以及系统在“仅限主席”模

式下操作时，外置话筒会被静音。）

• 外置 PA 系统 – 用于将会议进程传送至同一房间或相邻房间中的听众

• 磁带录音机 – 用于外部记录和回放会议及讨论内容

• 音频设备 – 用于提供背景音乐

• 电话耦合器 – 允许远程代表通过电话参与会议

• 外部音频处理 – 提供插入连接接口

电气指标

电源电压 100 至 240 VAC ± 10 %

电流消耗 最大 0.9 A (100 VAC)

至 0.3 A (240 VAC)提供给 馈送装置的直流电源24 V ± 1 V（电流受限）

扬声器音量控件 静音(50 dB 衰减)+ 10 级（每级增幅 1.9 dB）

装置的限幅器阈值等级

比扬声器/耳机的额定电平高 10 dB

由于开启话筒数量(NOM) 导致的增益降低÷ NOM ± 1 dB

总谐波

额定输入 (85 dB SPL) < 0.5

大输入(110 dB SPL)< 0.5

尺寸（高x宽x厚),包含支脚84x361x143毫米(3.4x4.2x5.6 英寸)

支脚高度 5.5 毫米（0.22 英寸）

安装 桌面安装（便携式或固定式）19 英寸机柜嵌入式安装

重量 1.5 千克（3.3 磅）

顶部材料 聚合材料

基座材料 涂漆金属

顶部颜色 碳黑色 (PH 10736)

基座颜色 黑色 (PH80007)

（2）BOSCH CCS-CML-CN主席机带长话筒

它拥有 CCS‑Dx CCS 代表机的所有功能（可发言功能/LED 除外）

用于主席话筒的优先按钮

临时或永久关闭代表话筒

用于在主席发言之前时发出不同提示音的选择装置

时尚素雅的设计，与 CCS‑Dx CCS 代表机相匹配

CCS‑CMx CCS 主席机拥有更强的功能，使用户可以在会议期间担任主席的角色。

基本功能

用于主席话筒的优先按钮

除了“话筒打开”按钮外，主席机上还有一个“主席优先”按钮。 在按下优先按钮后，所有目前处于活动状态的代表话筒都会被临时或永久关闭。

临时或永久关闭代表话筒

“主席优先”按钮可设为临时或永久关闭代表话筒。 如果设为临时关闭，则只有在按下主席机上的优先按钮时，代表话筒才会关闭。 如果设为永久关闭，在优先播放主席的发言后，会议代表必须按代表机上的“话筒打开”按钮才能重新激活他们的话筒。 要激活永久关闭选项，可以通过一个内部开关来完成。取下主席机基座上的小塑料板，即可看到它。

用于在主席发言之前时发出不同提示音的选择装置

用户可以选择在优先处理主席发言之前所发出的可选提示音。 要激活提示音选项，可以通过一个内部开关来完成。取下主席机基座上的小塑料板，即可看到它。

标准型或加长型话筒柄

主席机提供标准型 313 毫米（12.3 英寸）或加长型 488 毫米（19.2 英寸）话筒柄。

控件和指示灯

• 话筒开/关按钮

• 主席优先按钮

• 用于调节耳机音量的音量旋钮

• 扬声器，当打开话筒和/或连接耳机时自动静音

• 内部开关，用于选择主席发言提示音

• 内部开关，用于在按下主席优先按钮后临时或永久关闭代表话筒

• 话筒打开指示灯（红色 LED 指示灯）

• 发光环指示灯，位于话筒柄上，话筒打开时呈红色亮起

• 没有可发言功能和指示灯，因为不论有多少代表在发言，主席机话筒始终处于打开状态

机械指标

不含话筒时的装置尺寸（高 x 宽 x 厚）71 x 220 x 140 毫米（2.8 x 8.7 x 5.5 英寸）

水平位置高度（含话筒）134 毫米（5.3 英寸）话筒长度（从安装表面算起）CSS‑CMS 313 毫米（12.3 英寸）

CCS‑CML 488 毫米（19.2 英寸）

重量 约 1 千克（2.2 磅）

安装 桌面安装（便携式或固定式）

顶部材料 聚合材料

基座材料 涂漆金属

基座颜色 碳黑色 (PH 10736)

顶部颜色 碳黑色 (PH 10736)

（3）BOSCH CCS-DL-CN代表机带长话筒

精巧时尚的设计

内置耳机音量控制

带灵活话筒柄和发光环的话筒

两个耳机插孔

CCS‑Dx CCS 代表机使会议代表可以高效地参与会议进程。内置话筒允许代表之间相互交谈，并且可以使用内置扬声器或（选配的）个人耳机收听会议内容。

基本功能

可发言指示

内置“可发言”指示灯显示是否可以打开话筒进行发言。 此功能由白色 LED 指示灯和“话筒开启”指示灯一起显示。

带灵活话筒柄和发光环的话筒

话筒安装在可灵活旋转的话筒柄上，用户可以根据个人喜好轻松进行调节。 此外，当两名代表合用一个代表机时，可以轻松地将话筒转至自己的方向以利于发言。 话筒头配有发光环，可在话筒打开时呈红色亮起。

内置扬声器

用户可以通过控制单元为所有代表机集中设置扬声器音量。为了防止产生声反馈，内置扬声器会在打开话筒时自动静音。

两个耳机插孔

代表机配有两个 3.5 毫米（0.14 英寸）立体声耳机插孔（有线，单声道），允许同时连接两副耳机，从而使两名代表可以同时使用一个代表机。 此外，还可以将磁带录音机连接至一个耳机插孔，并使用另一个耳机插孔来监听会议进程。

内置耳机音量控制

用户可以通过装置上的指轮调节耳机音量，以获得的舒适度。

精巧时尚的设计

这些装置具有时尚美观的造型，采用碳灰色涂层，可以为任何会场增光添彩。

标准型或加长型话筒柄

代表机提供标准型 313 毫米（12.3 英寸）或加长型 488 毫米（19.2 英寸）话筒柄。

机械指标

不含话筒时的装置尺寸（高 x 宽 x 厚）71 x 220 x 140 毫米（2.8 x 8.7 x 5.5 英寸）

水平位置高度（含话筒）134 毫米（5.3 英寸）

话筒长度（从安装表面算起）CCS‑DS 313 毫米（12.3 英寸）

CCS‑DL 488 毫米（19.2 英寸）

重量 约 1 千克（2.2 磅）

安装 桌面安装（便携式或固定式）

顶部材料 聚合材料

基座材料 涂漆金属

顶部颜色 碳黑色 (PH 10736)

基座颜色 碳黑色 (PH 10736)

（4）BOSCH LBB3316/00（100米电缆、5对接头）

100 米（328 英尺）长的安装电缆和 10 个连接器（5 个插头和 5 个插座）。

长度 100 米（328 英尺）

直径 5.9 ± 0.3 毫米（0.23 ± 0.01 英寸）

绝缘材料 PVC

颜色 灰色
