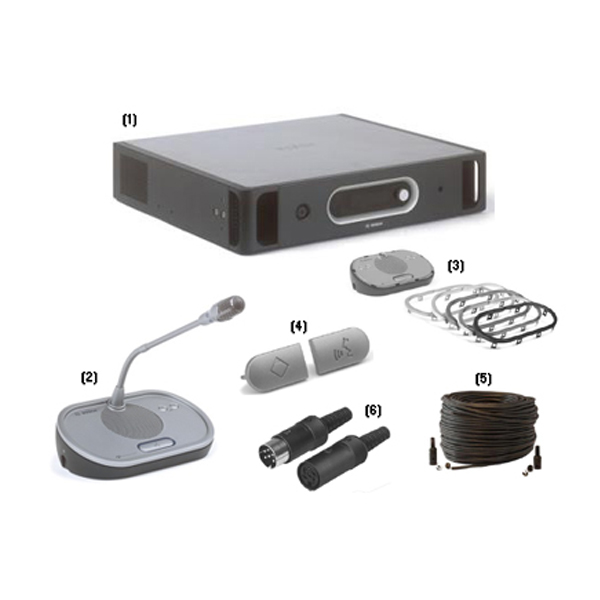

（1）BOSCH DCN-CCUB2基本型中央控制器
用于新一代 DCN 基本系统的经济实惠的解决方案
最多 245 个有线馈送装置
用于配置和控制计算机的以太网连接
• 用于新一代 DCN 有线系统
• 基本话筒管理功能
• 四种话筒工作模式：
– 打开：话筒按钮控制发言请求（自动）
– 覆盖：话筒按钮覆盖已开启的话筒 (FIFO)
– 语音：语音激活话筒
– 按下讲话（按住按钮发言）
• 打开话筒的数量为 1 至 4 个
• 可通过显示屏和单个旋/按钮对 CCU 和系统进行配置
• 用于代表大会投票程序的基本投票控制。 代表可以登记“出
席”、“赞成”、“反对”和“弃权”。 Concentus 主席机可以
启动、停止和暂停投票表决。 表决结果可以显示在大厅显
示屏和代表机的 LCD 屏上
• 用于激活投票表决音的寻呼功能。 通过提示音，主席提示
即将开始新一轮的投票表决
• 同声传译功能，附带 31 个语言通道以及 1 个会场语言通道
• 向 DCN 有线通道选择器分配多达 31 个语言通道以及 1 个
会场语言通道
• 基本对讲功能，可以与操作人员和主席进行通话（都可以通
过译员台呼叫）
• 独立自动摄像机控制
• 使用 PC 控制软件或遥控器增强会议控制能力
• 可调节音频输入的灵敏度
• 可调节音频输出的级别
• 音频插入功能，用于连接外部音频处理设备或电话耦合器
• 安装人员可为 CCU 分配唯一的名称以便识别
• 通过 VU 计量表读数来监控音频输入和音频输出。 可以使用耳机来监控音频
• 适用于桌面或机架安装的 19 英寸 (2U) 机箱
• 方便携带的提手
控件和指示灯
前面
• 电源开关
• 2 x 16 字符的 LCD 显示屏，用于显示状态和配置
• 旋钮，用于浏览菜单
背面
• 三个红色 LED 过载指示灯，用于指示 DCN 网络输出
• 绿色和黄色 LED 指示灯，用于指示以太网活动
互连
前面
• 一个 3.5 毫米（0.14 英寸）立体声耳机插孔
背面
• 内置保险丝的欧式电源插座• 三个 DCN 电源插座，包括用于连接装置的锁定设施
• 两个立体声莲花插非均衡音频线路输入
• 一个 3 针 XLR 平衡式音频线路输出
• 两个立体声莲花插非均衡音频线路输出
• 一个以太网连接，用于控制 PC 或开放式接口
• 一个 RS‑232 串行数据连接器，用于控制摄像机电气
电源电压 100‑240 Vac 50‑60 Hz
功耗 295 W
DCN 系统电源 40 Vdc，每个 DCN 插孔最高 85 W
总功率 255 W
RS‑232 连接 1 个九针 Sub‑D 插座
频率响应 30 Hz – 20 kHz（-3 dB，额定电平）
额定电平时的 THD < 0.5 %
串扰衰减 > 85 dB，1 kHz
动态范围 > 90 dB
信噪比 > 87 dBA
音频输入
莲花插额定输入 -24 dBV (+/- 6 dB)
莲花插最大输入 +0 dBV
音频输出
XLR 额定输出 -12 dBV (+6 / -24 dB)
XLR 最大输出 +12 dBV
莲花插额定输出 -24 dBV (+6 / -24 dB)
莲花插最大输出 +0 dBV
机械
安装 桌面安装或安装在 19 英寸机柜中
尺寸（高 x 宽 x 厚） 桌面安装，含支脚 92 x 440 x 400 毫米
（3.6 x 17.3 x 15.7 英寸）
19 英寸机柜安装，含支架 88 x 483 x 400 毫米（3.5 x 19 x 15.7 英寸）
支架前面 40 毫米（1.6 英寸）
支架后面 360 毫米（14.2 英寸）
重量 7.9 千克（17.5 磅）
颜色 碳黑色 (PH 10736) 和银白色
（2）BOSCH DCN-DISS-DCN 基本型讨论代表机, 带固定短话筒, 深色底座
防手机信号干扰
精巧、时尚且符合人机工程学设计
固定话筒
内置扬声器
可用作代表机或主席机
与会者可使用带固定话筒的讨论机进行发言、发言请求和收听他人发言。 话筒柄可以灵活弯折。 讨论机带两路耳机插孔，即使在背景声音非常嘈杂的情况下，也能听清他人发言。当话筒开启时，内置扬声器处于静音状态，以防自激。多种颜色的装饰边框。
基本功能
• 当用耳机收听会场发言和话筒开启时，耳机输出音量会自动降低，以防止自激
• 既可用作代表机，也可用作主席机（DCN-DISBCM 主席按钮需要单独订购）
• DCN-DISCLM 电缆锁固卡扣（单独订购）可用来固定电缆插头
• 讨论机话筒长度310 毫米（12.2 英寸）
频响 30 Hz 至 20 kHz
耳机负载阻抗 > 32 欧姆 < 1K 欧姆
输出功率 2 x 15 mW/32 欧姆
DCN-DISS / DCN-DISL 讨论机，带固定话筒
机械指标
安装桌面和镶嵌安装
尺寸（高 x 宽 x 厚）61x190x116 毫米（2.4 x 7.5 x 4.6 英寸）
话筒长度
DCN-DISS 300 毫米（11.8 英寸）
DCN-DISL 470 毫米（18.5 英寸）
重量
DCN-DISS 880 克（1.94 磅）
DCN-DISL 895 克（1.97 磅）
顶部颜色银白色 (RAL 9022)
基座颜色
DCN-DISS-L 浅灰色 (RAL 000 7500)
DCN-DISL-L 浅灰色 (RAL 000 7500)
DCN-DISS-D 碳黑色 (PH 10736)
DCN-DISL-D 碳黑色 (PH 10736)
（3）BOSCH DCN-DISR-SR 讨论机装饰边框, 银色
安装 卡在任何讨论装置上
基座颜色 DCN-DISR-SR 银白色 (RAL 9022)
（4）BOSCH DCN-DISBCM 讨论机主席按钮
当讨论机设置成主席机时，需用 DCN-DISBCM 主席按钮替换原装的单个话筒按钮。 在辅助控制模式下，此按钮也可用于讨论机。
安装 卡装在讨论机上
颜色 银白色 (RAL 9022)
(5)BOSCH LBB4116/00100 公尺 DCN 安装电缆
LBB 4116/00 是一卷长度为 100 米（328 英尺）的电缆，与 DCN 延长电缆部件相同，但不带连接器。
尺寸（直径） 6 毫米（0.24 英寸）
材质 PVC
颜色 灰色
(6)BOSCH LBB4119/00 DCN接头
该套 DCN 连接器包括 25 个凹型和 25 个凸型连接器，用于与 100 米（328 英尺）DCN 安装电缆 LBB 4116/00 配合使用。
